Uebungsbeispiel Paketannahme

Aus Ergotyping
Zur Navigation springenZur Suche springen

zurück zu Teilschritt 3: Ableitung von Elementarverrichtungen



Übungsziel:

- Umgang mit/ Kennenlernen der Verrichtungsbibliothek von ema

- Erkennen des erforderlichen Abstraktionsgrads bei Aufbereitung technologischer Verrichtungen

- Erkennen der Gliederungstiefe und notwendiger Teilverrichtungen

Gegeben:

Skizze zum Arbeitssystem - Variante 1

Paketannahme Arbsystem.gif

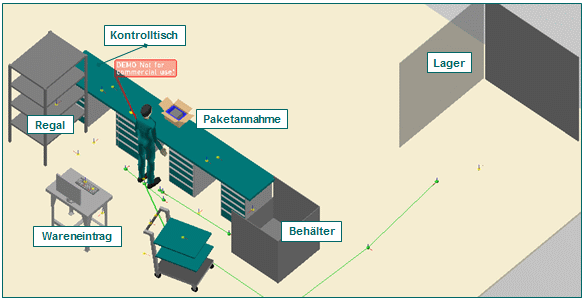

Skizze zum Arbeitssystem - Variante 2

PaketannahmeV2 Arbsystem.gif


Arbeitsvorgänge

  • Paket annehmen (1)
  • Paket öffnen (2) und Verpackungsmaterial entfernen (3), dieses seitlich in einen Behälter werfen (4)
  • KLT mit Gerät (Ersatzgeometrie: geometrisches Primitiv Quader) auf Kontrolltisch umsetzen und Inhaltskontrolle (5)
  • Waren in zentrales Datenbanksystem eintragen (6)
  • KLT in Einzelregal am Ort (8) einsortieren bzw. alternativ auf einen Materialwagen (7) ablegen
  • Materialwagen zum Lager (Ersatzgeometrie: zwei quaderförmige Wände) bringen

Aufgabe:

Erstellen Sie eine möglichst vollständige Liste der ema-Elementarverrichtungen für eine spätere digitale Umsetzung der Arbeitsabläufe in einem Verrichtungsmodell. Stellen Sie die Verrichtungen der ema-Prozesssprache Ihrer eigenen sinnvollen Benennung in einer Tabelle gegenüber:

Verrichtungstyp (ema-Bibliothek) Name der Verrichtung (individuell festgelegt)
z. B. Objekt aufnehmen z. B. Kiste 1 aufnehmen

Zur besseren Vorstellung des Ablaufs s. Video Paketannahme. Die Einsortierung von KLT im Regal ist dabei nicht gezeigt.
