Ergonomiebewertung einer unguenstigen Montagehoehe

↑ zurück zur Hauptseite Einführungsbeispiele

Autor: Dr.-Ing. Christiane Kamusella

verwendete Abkürzungen zu bestimmten Funktionen: s. Tutorial: Grundfunktionen

Zielstellung

Ausgangssituation:

• Gegeben ist die Endlösung Name_Lösung0_1.max des vorangegangenen Beispiels "Verstellbarkeit Montagetisch und ergonomisch günstige Montagehöhe".

Es ist für dieses vorangegangene Beispiel "Verstellbarkeit Montagetisch und ergonomisch günstige Montagehöhe" davon auszugehen, dass die kleinere Referenzperson auf Arbeitshöhe der größeren Person und umgekehrt die größere Person auf Arbeitshöhe des kleineren Nutzers tätig ist.

Ziel:

Ziel 1: Ergonomische Bewertung der Armhaltung des kleinen Nutzers bei Montage auf Arbeitshöhe der großen Person. Hierbei soll die Handlungsstelle auf oberster Werkstückhöhe liegen.

Ziel 2: Ergonomische Bewertung der Rumpfhaltung des großen Nutzers bei Montage auf Arbeitshöhe der kleinen Person. Hierbei soll die Handlungsstelle auf unterstem Höhenniveau (= Tischoberkante) liegen.

Nutzergruppe beispielhaft:

• Männer: 50. Perzentil und 1. Perzentil 30 Jahre (in der Übung vorgegebene Referenzpersonen der Datei Name_Lösung0_1.max verwenden)

Lernziel:

• Nutzung des Ergonomiebewertungsfilters NASA-Standard 3000, s. auch Grundfunktionen_in_der_Nutzung_von_CharAT_Ergonomics#Bewertung_des_K.C3.B6rperhaltungskomforts

Vorgehen

Genereller Hinweis: bitte Zwischenspeichern nicht vergessen

Zielstellung 1

Schritt 1

• Vorbereitung der Untersuchung gemäß Zielstellung 1

1. Datei Name_Lösung0_1.max öffnen

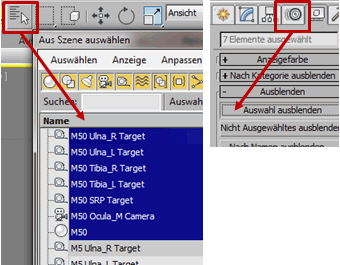

2. Große Person mit Anhängen ausblenden: HSL > Hauptwerkzeugkasten nach Namen auswählen: dort alle Objekte (CharAT plus Targets, Kamera, evtl. Würfel, falls nicht deaktiviert) selektieren > OK; danach BP > Befehl Anzeige > Rollout Ausblenden > Auswahl ausblenden



3. Tischplatte in die oberste Position bringen: Objekt Platte selektieren und in z-Richtung verschieben

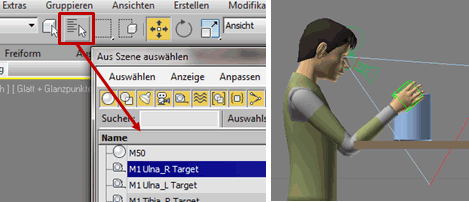

4. Handtargets der kleinen Person an die neue Handlungsstelle führen: HSL > Hauptwerkzeugkasten nach Namen auswählen > ulna_R _Target der kleinen Person markieren > OK --> Handtarget zur Werkstückoberkante führen; ebenso mit ulna_L-Target verfahren



Schritt 2

• Ergonomiebewertung der Armhaltung

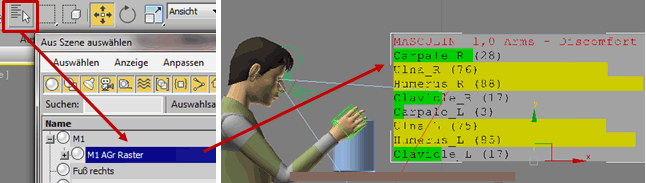

1. Ergonomie-Bewertungsfilter NASA-Standard 3000 einschalten: CharAT selektieren > BP > ÄP > RK Posture Analysis --> im Feld Output Filter: Discomfort; Body Region Arms; Graphic: Enabel - Raster - Text - Permanent



   die eingeblendete Armbewertung ist ein Objekt mit Namen„AgrRaster“ und kann beliebig in der Szene platziert werden: in der HSL > Hauptwerkzeugkasten nach Namen auswählen selektieren und verschieben

2. Speichern des Endstandes: name_Lösung0_2.max



Zielstellung 2

Schritt 1

• Vorbereitung der Untersuchung gemäß Zielstellung 2

1. Datei Name_Lösung0_1.max öffnen
2. kleine Person mit Anhängen ausblenden: HSL > Hauptwerkzeugkasten nach Namen auswählen: dort alle Objekte (CharAT plus Targets, Kamera, evtl. Würfel, falls nicht deaktiviert) selektieren > OK; danach BP > Befehl Anzeige > Rollout Ausblenden > Auswahl ausblenden
3. Tischplatte in die unterste Position bringen: Objekt Platte selektieren und verschieben

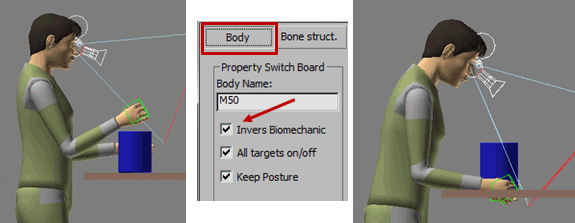

4. Handtargets der großen Person an die Handlungsstelle (Tischoberkante) führen: da hier eine Ganzkörperbewegung zu erwarten ist, müssen zuvor die kinematischen Kettenabschnitte Hand-Arm-System und Rumpf für die Bewegung freigegeben werden; CharAT anklicken > BP > ÄP > ControlD > RK Body > Schalter Invers Biomechanic ON; HSL > Hauptwerkzeugkasten nach Namen auswählen > ulna_R _Target der großen Person markieren > OK --> Handtarget zur Tischoberkante führen; danach ulna_L_Target ebenso

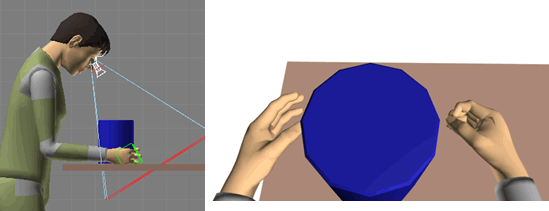

5. Kontrolle der Sichtbarkeit der Handlungsstelle: die Hände müssen im Sichtkegel der Kamera liegen: falls nicht, ist eine stärkere Kopfzuwendung erforderlich: CharAT selektieren > BP > ÄP > ControlD - RK Bone animation – Select C-Spine (Bone 90): im Feld Animation Chanel y-Rotation verändern; danach danach Bone deselektieren (wiederholt auf Select klicken)



Schritt 2

• Ergonomiebewertung der Rumpfhaltung

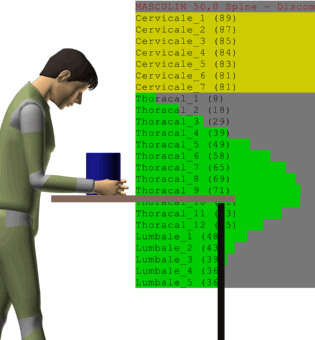

1. Ergonomie-Bewertungsfilter NASA-Standard 3000 einschalten: CharAT selektieren > BP > ÄP > RK Posture Analysis --> im Feld Output Filter: Discomfort; Body Region Spine; Graphic: Enabel - Raster - Text - Permanent



   die eingeblendete Rumpfbewertung ist ein Objekt mit Namen„AgrRaster“ und kann beliebig in der Szene platziert werden: in der HSL > Hauptwerkzeugkasten nach Namen auswählen selektieren und verschieben

2. Speichern des Endstandes: name_Lösung0_3.max
