Arbeitsplatzgeometrie unter Beachtung von Proportionsunterschieden einer Referenzperson

Aus Ergotyping
Zur Navigation springenZur Suche springen

↑ zurück zur Hauptseite Ergonomie prospektiv



Die Tutorials bieten die Übungsunterlagen einer Lehrveranstaltung "Digitale Menschmodelle zur Arbeitsplatzgestaltung" des Instituts für Technische Logistik und Arbeitssysteme, Professur für Arbeitswissenschaft der TU Dresden

Menschmodell-Software CharAT-Ergonomics: Kern-Software der VHE GmbH Stuttgart

==> seit 2008 Weiterentwicklung zum digitalen Ergonomiewerkzeug: ab 2008 durch TU Dresden, Professur Arbeitswissenschaft (s. Ergotyping®-Tools)

==> seit 2010 in Zusammenarbeit zwischen TU Dresden, Arbeitswissenschaft und VHE GmbH Stuttgart, s. laufende Projekte)

Die Software CharAT-Ergonomics ist ein plugin in 3ds Max/3ds Max Design


verwendete Abkürzungen zu bestimmten Funktionen: s. Tutorial: Grundfunktionen
Kontextmenü: Aufruf von Funktionen mit rechter Maustaste


Zielstellung

VG 1.gif

Ausgangssituation:

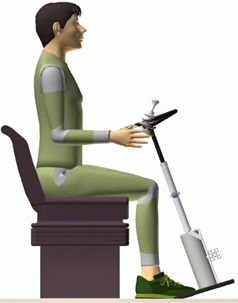

  • LkW-Cockpit mit Sitz, Pedal, Lenkrad sowie Joystick
  • Referenzperson aufrecht sitzend

Referenzperson:

  • Mann M50, Normalproportionstyp, normale Armlänge

Ziel:

  • Ermittlung der Lage von Sitz, Bedienelementen und der Sichtauswirkung bei Veränderung von Proportions- und Körperhaltungsunterschieden einer Referenzperson

Lernziel:

  • Nutzung der Targetanimationen
  • Darstellung des Einflusses von Proportionstypen auf die Arbeitsplatzgestaltung
  • Wechsel der Proportionstypen gleichen Perzentils in verschiedene Haltungen

Vorgehen

Schritt 1

  • Einrichten von Kontaktpunkten an Händen und Füßen; Einstellung der Handhaltung: links: offene Hand; rechts: Greifhandstellung

Detailschritte:

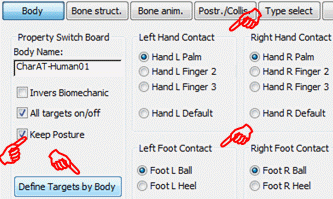

  1. Auswahl M50 > ControlD > RK Body: Hand Contact: Hand Palm/ Foot Contact: Foot Ball
  2. Keep Posture > Define Targets by Body
  3. RK Postr./Collis. --> Handform wählen

Schritt 2

  • Kontakt der Füße zum Pedal herstellen; Joystick in Handmitte legen (verschieben): unter Nutzung geeigneter Ansichten

Detailschritte:

  1. Aus Namensliste ..Tibia_Targets selektieren und zum Druckpunkt des Pedals verschieben
  2. Sehstrahlausrichtung in Ruhelage einstellen: Auslenkung des Sehstrahls über Bewegung des Kopfes bei eingeschalteter Kamera: Mittenaugenkamera einschalten: > RK Visibility: Eye Attachments > Camera ON > RK Bone Animation: Index 90 (HWS) Select > y-Rotation: ca. 30°; Kameraparameter: Fernschnitt: ca. 1000 mm; Linse 50 mm

VG 2.gif   VG 3.gif

Schritt 3:

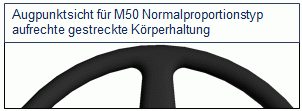

VG 4.gif
  • Überprüfung der Sicht für diese Körperhaltung und für diese Ausgangs-Referenzperson: normale Proportionen von Rumpf und Extremitäten
  1. In der Szene auf Augenkamerasicht umschalten

Schritt 4:

  • Überprüfung der Sichtveränderung für eine lockere Körperhaltung dieser Referenzperson (Auswirkungen auf die Joysticklage sind nicht zu erwarten)
  • Für die Referenzperson Oberarmwinkel auf Einhaltung ergonomisch günstiger Gelenkwinkel überprüfen, um den Bereich der Joysticklage einzuschränken: Anforderungen:(s. z. B. unter Bsp. Baumaschinen ↗)

Detailschritte:

  1. die momentane Augpunktsicht bleibt voreingestellt > CharATHuman01 aus Namensliste auswählen: > ControlD > RK Body: Schalter Invers Biomechanic ON: ACHTUNG: danach in die Szene klicken (u. u. doppelt), um das Bild der Szene zu aktualisieren
  2. Referenzperson wählen > ControlD > RK Bone Animation: Index 53 Select > MonitorD > RK Bone: Bone Rotation: y-Rotation sichten:  der angezeigte Winkel ist i.O.
  3. CharAT umbenennen (RK Body – ControlD – Body Name) in M50_nnn (normale Arme, normale Proportion)
  4. Umschaltung auf Ansicht vorn
  5. Speichern als "M50_nnn_locker aufrecht.max"

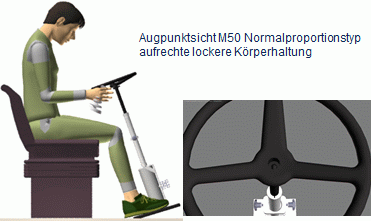

VG 5.gif   VG 14.gif

Schritt 5:

  • Ermittlung von Positionsänderungen von Sitz und Joystick sowie der modifizierten Augpunktsicht bei Wandel des Proportionstypen
  • Wechsel auf M50_Sitzriese mit langen Armen

Detailschritte:

  1. ControlD > RK Body: Targets off – Keep posture ON
  2. RK Type Select: Proportion: Short Leg, Long Arm: Generate
  3. Referenzperson umbenennen in RK Body – Body Name: M50_SR_lA
  4. die Objekte M50_SR_lA und Sitz mit Marker nach unten und vorn schieben, bis die Fußballen der Person Berührung zum Pedalkontaktpunkt (markiert als Dummy) erhalten
  5. evtl. Skin ausschalten, um das Ergebnis optisch besser kontrollieren zu können: > RK Body: Body Graphics: Skin OFF
  6. Joystick soweit verschieben, bis der Joystickdummy in Handmitte liegt
  7. Umschalten auf Augpunktsicht

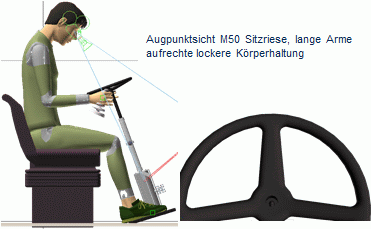

VG 6.gif   VG 7.gif   VG 8.gif   VG 9.gif

Schritt 6:

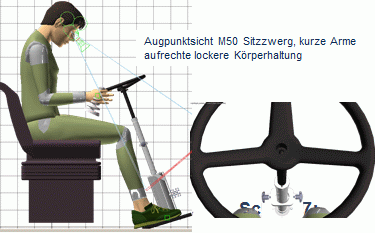

VG 10.gif
  • Wechsel auf M50_Sitzzwerg mit kurzen Armen: M50_long Leg – short Arm

Detailschritte:

  1. analog zu Schritt 5
  2. Referenzperson umbenennen in RK Body – Body Name: M50_SZ_kA

Schritt 7:

  • Zusammenstellung aller Referenzpersonen mit Sitz- und Joystickpositionen in einer Szene
  • Speichern alle "RP_locker aufrecht.max"

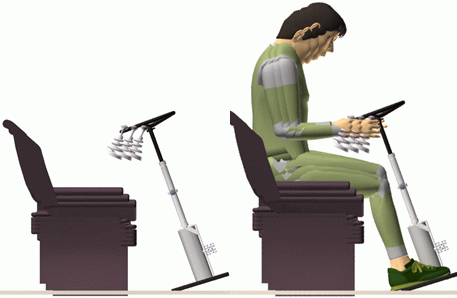

VG 11.gif

Schritt 8:

  • Ermittlung der Auswirkung einer hinteren Sitzposition auf die Sichtbedingungen
  • Überprüfung, ob sich die Joysticklage ebenfalls verändern muss

Detailschritte:

  1. M50_nnn selektieren > ControlD > RK Body: Keep Posture – Define Targets by Body

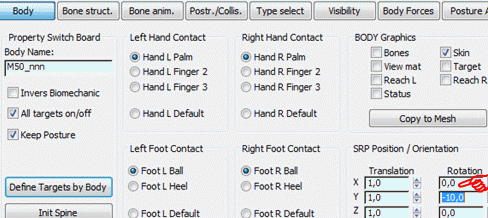

  2. im Feld SRP Position/Orientation hintere Sitzhaltung von -10° einstellen: y-Rotation: -10°
  3. Diesen Schritt für die beiden anderen Referenzpersonen wiederholen

VG 12.gif  VG 13.gif

Schritt 9:

  • Anzeige der veränderten Sichtbedingungen für alle Referenzpersonen gleichzeitig

Detailschritte:

  1. Im ControlD > RK Body: Body Graphics: Bone ON/Skin OFF einstellen (bei Kamerasicht werden sonst Hautteile anderer Referenzpersonen eingeblendet)
  2. in der Szene links oben auf aktuell angezeigter Ansicht das Kontextmenü öffnen: es öffnet sich das Konfigurationsmenü des Ansichtenfensters: > RK Layout: dort ein 4-Fensterbild wählen und dieses konfigurieren: je Fenster eine andere Kamerasicht
  3. Speichern der Szene als "alle RP_hintere Sitzhaltg.max"

VG 15.gif  VG 16.gif   VG 17.gif

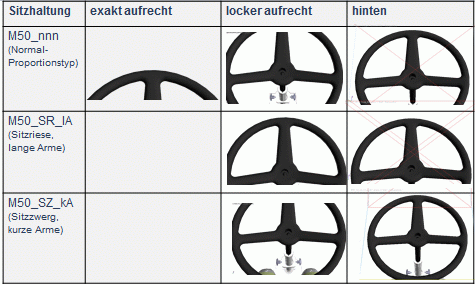

VG 18.gif
